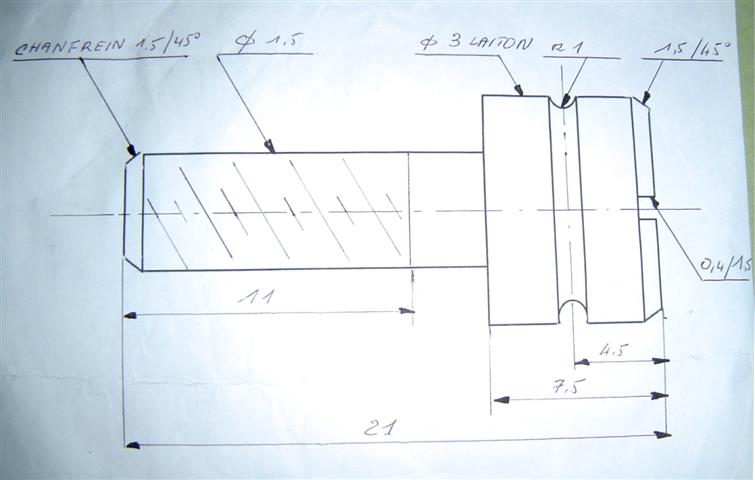

Plan de la piéce

à éxécuter

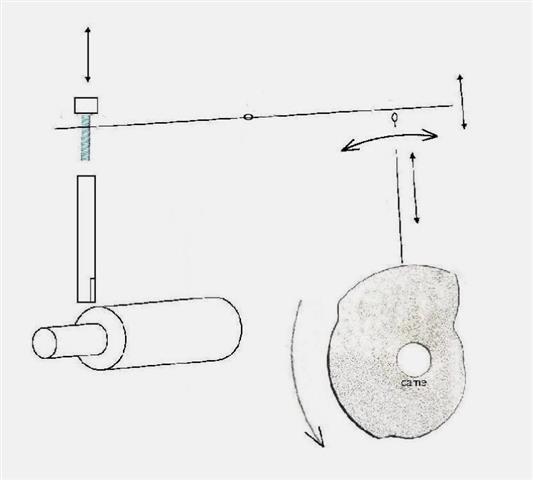

Schéma de principe

du décolletage

L’arbre à cames tourne sur son axe et le levier A monte ou baisse, il est solidaire du levier B qui lui, appuie sur le porte outil C.

si la distance ED et égale à EF, la montée ou descente de l'outil sera égale à la montée ou descente de la came.

on fait varier cette distance en augmentant ou diminuant la distance EF.

A

B

C

D

E

F

barre métal

outil

came
